Frein de presse hydraulique de WC67Y-100Tx2500 OR, machine à cintrer hydraulique pour le plat
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMatériel de tôle d'acier | Q235A | Contrôleur | E21 |
---|---|---|---|
Force de tôle d'acier | 450N.m | Anneau de joints | Valqua, Japon |
Matériel de moule | T8 | Composants électriques | Schneider ou Siemens |
Surligner | Machine de cisaillement hydraulique de commande numérique par ordinateur,machine à cintrer de tôle |

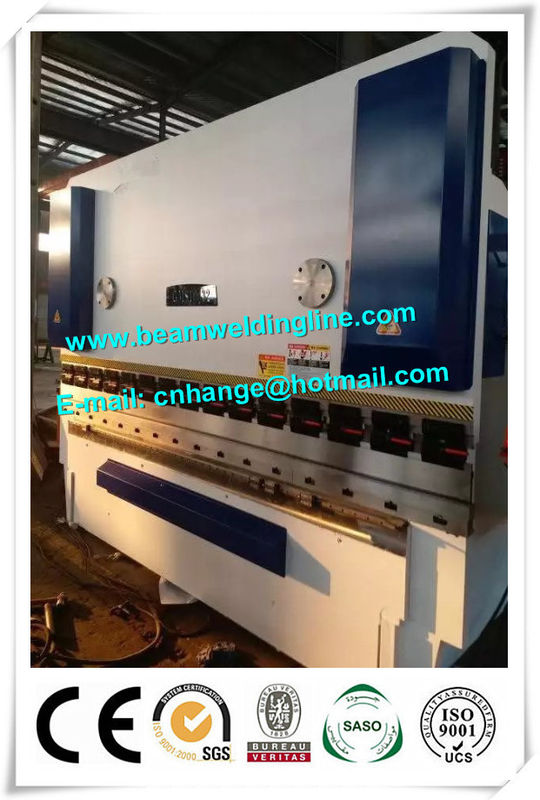

WC67Y- 100 machine de frein de presse hydraulique de t 2500 OR
1. Paramètres techniques
Modèle | Unités | WC67Y-100T/2500 | |
Épaisseur de recourbement de maximum | millimètre | 6 | |
La force pliée de tôle d'acier | N/mm2 | 450 | |
Pression nominale | kN | 1000 | |
Longueur de table de travail | millimètre | 2500 | |
La distance entre les montants | millimètre | 2005 | |
Profondeur de gorge | millimètre | 400 | |
Course de Ram | millimètre | 120 | |
Taille d'ouverture maximum | millimètre | 385 | |
Pompe à engrenages | Modèle | / | CP0-20-P-10R |
Écoulement | L/min | 20 | |
Pression | MPA | 31,5 | |
Vitesse de Ram | Déchargé | mm/s | 60 |
Travail | mm/s | 8 | |
Retour | mm/s | 70 | |
Pression d'utilisation de circuit hydraulique | MPA | 26 | |
Puissance de moteur principal | Kilowatt | 7,5 | |
Poids net | kilogramme | 5800 | |
Dimension hors-tout | millimètre | 2600*1480*2200 |
2. La structure et le caractère de dispositif
Pièce de Ram de ●
La machine hydraulique de frein de presse du lecteur WC67Y-100/2500 E21 OR, pièce de RAM se compose de la RAM, du cylindre, et de la structure mécanique de réglage fin de bloc. Les cylindres gauches et droits fixes sur le cadre, piston d'entraînement de circuit hydraulique apportent la RAM pour se déplacer en haut et en bas.
Pièce de table de travail de ●
Boutonnez le contrôle la table de travail sur l'avant de lui, le moteur conduisent de retour la mesure se déplacent en avant et vers l'arrière, et affichage numérique le mouvement, commutateurs de voyage pour limiter l'avant et la position arrière. Il est facile de l'utiliser.
Pièce de mesure de dos de ●
La mesure arrière adopte la transmission de moteur, conduisent le mouvement synchrone de vis de boule de la haute précision deux par le pignon, les affichages de système de contrôle la valeur de condition.
Système synchrone de ●
Le système synchrone de ce dispositif se compose de la torsion axiale, bras d'oscillation. La structure est simple, capacité est stable et fiable, avec l'exactitude synchrone élevée, après ajustez la vitesse de bloc mécanique par le réducteur de transmission de moteur, les affichages de système de contrôle la valeur.
Système de transmission de ●
Adopte la vis de boule de haute précision et le rail de guide, avec le positionnement de grande précision de répétition, la vitesse rapide, et la longue durée.
