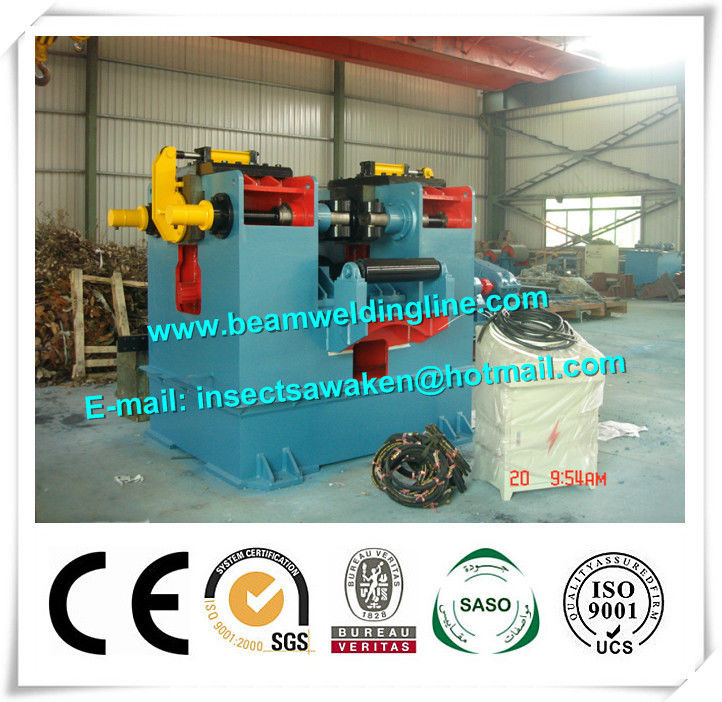

chaîne de production de poutre en double T de 60mm machine de redressage hydraulique 18.5kw

chaîne de production de poutre en double T de 60mm machine de redressage hydraulique 18.5kw

1. Paramètres techniques importants

Largeur de ● de la bride : 200-800mm
Épaisseur de ● de la bride : 20-60mm
Taille minimum de ● du Web : 350mm
Moteur d'entraînement de ● : 18.5kw
Couple de production maximum de ● : 34770N.m
Vitesse linéaire de ● du morceau de travail : 7.496m/min
Système de pression hydraulique de ● : 11kw
Volume de production de ● de la pompe à huile : 25m1/r
Pression de système maximum de ● : 25Mpa
Pression d'utilisation normale de ● : 20Mpa

2. Fournissez les marchandises et composez les pièces

Cadre principal de ● de corriger la machine : base, cadre gauche et droit, moteur, machine de décélération, roue de guide, vers le haut de petit pain, rouleau compresseur de machine à papier
Convoyeur de ● : base, manière de rouleau de 14m et ainsi de suite
Contrôle électrique de ● : boîte de contrôle électrique
Pièces de rechange de ● : switch*2, wrench*1

3. Représentation

        Le straighteningmachine hydraulique de bride de poutre en double T est employé pour le calibrage la bride de la poutre en double T. Par le principe de levier et la récupération élastique, il plie la bride du faisceau ou de la poutre en double T d'I quand le faisceau passant par le trou.

        L'équipement se compose du moteur électrique, reductor, roue d'entraînement corrigeant le dispositif, cylindre de grue, ancien initiatiques, unité centrale, support, circuit hydraulique, avant/support de élévation arrière de rouleau de du type pendule et le système de contrôle électrique. Le mécanisme de correction est compact, solide et facile à utiliser.

4. Dossiers techniques

● utilisant le manuel de la machine (incluez le schéma électrique)
Liste d'expédition de ●
● la certification de la machine
● la base du dessin de la machine
